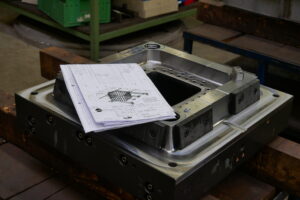

Was kostet ein Spritzgusswerkzeug?
Ralf Großekämper
Ralf Großekämper ist Geschäftsführer der GroW Werkzeugbau GmbH & Co. KG in Schloß Holte-Stukenbrock. Am 1. Januar 2023 hat er das Unternehmen…
Mehr erfahren →Ein Spritzgusswerkzeug kostet je nach Ausführung wenige Tausend bis mehrere Hunderttausend Euro. Einfache Werkzeuge für kleine Kunststoffteile können im vierstelligen Bereich liegen. Aufwendigere Serienwerkzeuge erreichen häufig fünfstellige Beträge. Große oder besonders komplexe Formen können eine sechsstellige Investition erfordern. Entscheidend sind Bauteilgeometrie, Werkzeugaufbau und die Anforderungen an die spätere Produktion.
Für Ihre Budgetplanung sollten Sie neben dem Anschaffungspreis auch die laufenden Spritzguss-Kosten berücksichtigen. Denn das Werkzeug beeinflusst, wie viele Teile pro Zyklus entstehen und wie wirtschaftlich die Fertigung langfristig arbeitet.
Welche Preisbereiche gibt es bei Spritzgusswerkzeugen?
Die folgende Übersicht bietet eine erste Orientierung. Die Angaben sind allgemeine Größenordnungen und keine Preise von GroW Werkzeugbau.
| Werkzeugausführung | Allgemeine Kostenorientierung |
|---|---|
| Werkzeugausführung Einfaches Werkzeug für ein kleines, gut entformbares Bauteil | Allgemeine Kostenorientierung Wenige Tausend Euro, häufig vierstellig |
| Werkzeugausführung Aufwendigeres Serienwerkzeug, beispielsweise mit mehreren Kavitäten oder zusätzlicher Mechanik | Allgemeine Kostenorientierung Häufig fünfstellig |
| Werkzeugausführung Großes oder besonders komplexes Werkzeug, beispielsweise für anspruchsvolle Mehrkomponentenbauteile | Allgemeine Kostenorientierung Sechsstellig möglich |
Die Übergänge sind fließend. Ein kleines Bauteil mit anspruchsvollen Innenkonturen kann mehr Werkzeugaufwand verursachen als ein größeres Teil mit einfacher Geometrie. Ein belastbarer Preis lässt sich deshalb erst anhand konkreter Bauteildaten und Produktionsanforderungen ermitteln.
Was beeinflusst die Spritzgusswerkzeug-Kosten?
Die Kosten eines Spritzgusswerkzeugs hängen von mehreren Faktoren ab. Besonders wichtig sind die Bauteilgeometrie, die Kavitätenzahl, der Werkzeugwerkstoff sowie die Anforderungen an Toleranzen und Oberflächen.
Größe und Geometrie des Bauteils
Die Bauteilabmessungen beeinflussen die Werkzeuggröße, den Materialbedarf und die Bearbeitung. Hinzu kommt die Entformbarkeit: Das fertige Kunststoffteil muss sich zuverlässig aus der Form lösen lassen.
Hinterschnitte können zusätzliche Mechanik wie Schieber erforderlich machen. Diese Bauteile müssen gefertigt, eingepasst und im Werkzeug abgestimmt werden. Lassen sich solche Konturen konstruktiv vereinfachen, kann das den Werkzeugaufwand reduzieren.
Kavitätenzahl und Produktionsmenge
Eine Kavität ist der formgebende Hohlraum im Werkzeug. Ein Einfachwerkzeug produziert ein Teil pro Zyklus, ein Vierfachwerkzeug entsprechend vier.
Mehr Kavitäten erhöhen üblicherweise die Werkzeugkosten, können aber den Produktionsausstoß steigern. Ob sich die zusätzliche Investition lohnt, hängt von Jahresmenge, Zykluszeit und den verfügbaren Maschinen ab. Die Kavitätenzahl sollte deshalb zur tatsächlichen Produktionsplanung passen.
Werkzeugwerkstoff und Lebensdauer
Ein Werkzeug für eine begrenzte Stückzahl wird unter anderen Voraussetzungen ausgelegt als eine Form für den langfristigen Serieneinsatz. Die geplante Lebensdauer und der verarbeitete Kunststoff beeinflussen die Werkstoffauswahl.
Bei verschleißbeanspruchenden Kunststoffen, etwa mit Glasfaseranteil, sind entsprechend widerstandsfähige Werkzeugbereiche wichtig. Auch eine notwendige Wärmebehandlung kann den Fertigungsaufwand erhöhen.
Toleranzen, Oberflächen und Werkzeugtechnik
Enge Maßtoleranzen, polierte Sichtflächen oder definierte Strukturen erfordern zusätzlichen Bearbeitungs- und Prüfaufwand. Legen Sie deshalb fest, welche Anforderungen für Funktion und Optik tatsächlich notwendig sind.
Auch Angusssystem und Temperierung wirken sich auf die Wirtschaftlichkeit aus. Ein Heißkanalsystem benötigt zusätzliche Komponenten, kann jedoch Angussabfall reduzieren. Ein geeignetes Temperierkonzept unterstützt die Abkühlung und kann die Zykluszeit verkürzen.
Wie unterscheiden sich Werkzeugkosten und Spritzguss-Kosten?
Die Werkzeugkosten fallen zu Beginn für die Herstellung der Form an. Während der Produktion entstehen weitere Kosten, insbesondere für Kunststoff, Maschinenzeit und Personal. Für eine vollständige Kalkulation müssen beide Bereiche berücksichtigt werden.
Vereinfacht gilt:
Kosten pro Teil = Werkzeugkosten ÷ Gesamtstückzahl + laufende Fertigungskosten pro Teil
Beispielrechnung zum Werkzeuganteil
Angenommen, ein Werkzeug kostet 30.000 Euro. Die laufenden Fertigungskosten werden beispielhaft mit 0,80 Euro pro Gutteil angesetzt.
| Gesamtstückzahl | Werkzeuganteil pro Teil | Fertigungskosten pro Teil | Rechnerische Kosten pro Teil |
|---|---|---|---|
| Gesamtstückzahl 10.000 Stück | Werkzeuganteil pro Teil 3,00 € | Fertigungskosten pro Teil 0,80 € | Rechnerische Kosten pro Teil 3,80 € |
| Gesamtstückzahl 50.000 Stück | Werkzeuganteil pro Teil 0,60 € | Fertigungskosten pro Teil 0,80 € | Rechnerische Kosten pro Teil 1,40 € |
| Gesamtstückzahl 100.000 Stück | Werkzeuganteil pro Teil 0,30 € | Fertigungskosten pro Teil 0,80 € | Rechnerische Kosten pro Teil 1,10 € |
Diese frei gewählten Zahlen sind kein GroW-Angebot. Die Fertigungskosten bleiben im Beispiel konstant, um die Verteilung der Werkzeugkosten zu verdeutlichen. Weitere Projektkosten sind nicht berücksichtigt.
Mit steigender Gesamtmenge sinkt der rechnerische Werkzeuganteil pro Bauteil. Deshalb ist die erwartete Stückzahl eine wichtige Grundlage für die Investitionsentscheidung.
Wie lassen sich Spritzgusswerkzeug-Kosten reduzieren?
Ein wichtiger Ansatzpunkt liegt vor dem Werkzeugbau: Eine fertigungsgerechte Bauteilkonstruktion kann unnötigen Aufwand vermeiden.
Prüfen Sie frühzeitig:
- Können Hinterschnitte entfallen oder vereinfacht werden?
- Sind geeignete Entformungsschrägen vorgesehen?
- Lassen sich unnötige Materialanhäufungen vermeiden?
- Werden enge Toleranzen nur an funktionsrelevanten Stellen benötigt?
- Passt das Werkzeugkonzept zur geplanten Produktionsmenge?
Solche Entscheidungen können sowohl die Werkzeugherstellung als auch die spätere Teilefertigung beeinflussen.
Bei unserer Entwicklung und Konstruktion setzen wir 3D-CAD und Spritzgießsimulationen (CAE) ein, um Optimierungsmöglichkeiten frühzeitig zu erkennen und aufwendige Korrekturschleifen zu reduzieren.
Worauf sollten Sie beim Angebotsvergleich achten?
Ein Werkzeugpreis ist nur zusammen mit dem vereinbarten Leistungsumfang aussagekräftig. Nutzen Sie für Ihre Anfragen möglichst denselben Anforderungskatalog.
Klären Sie insbesondere:
- Sind Artikelprüfung und Werkzeugkonstruktion enthalten?
- Welche Werkzeugausführung und Kavitätenzahl werden angeboten?
- Welche Bemusterungen und Prüfunterlagen sind vorgesehen?
- Welche Korrekturen gehören zum vereinbarten Umfang?
- Wie werden spätere Änderungen, Wartung und Ersatzteile behandelt?
Halten Sie außerdem fest, welche Kriterien das Werkzeug für die Abnahme erfüllen muss. So lassen sich technische Unterschiede zwischen Angeboten besser beurteilen.
Welche Unterlagen werden für eine Kalkulation benötigt?
Bereiten Sie möglichst 3D-CAD-Daten, technische Zeichnungen, den vorgesehenen Kunststoff sowie Jahresmenge und Gesamtstückzahl vor. Ergänzen Sie Anforderungen an Toleranzen, Oberflächen und den gewünschten Projekttermin.
Noch offene Punkte sollten Sie ausdrücklich benennen. Dadurch können Annahmen vor der Kalkulation gemeinsam abgestimmt werden.
Spritzgusswerkzeug bei GroW anfragen
GroW Werkzeugbau in Schloß Holte-Stukenbrock entwickelt und fertigt Spritzgusswerkzeuge und Formen mit einem Gesamtgewicht von bis zu 14 Tonnen. Wir begleiten Ihr Projekt von der Artikelkonstruktion bis zur fertigen Spritzgussform.
Sie möchten die Kosten für Ihr Vorhaben konkret einschätzen lassen? Übermitteln Sie Ihre Bauteildaten und Produktionsanforderungen über unsere Kontaktseite. Dort können Sie Zeichnungen und CAD-Dateien direkt mit Ihrer Anfrage hochladen.
